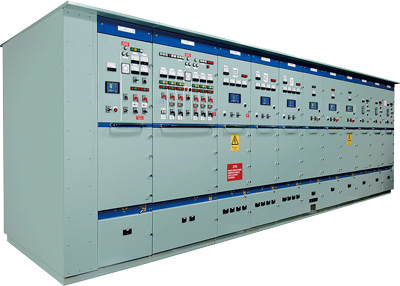

高い安全性を実現し、各船級協会の型式認定を取得した舶用高圧配電盤"HS21"は、高容量発電システムを必要とするLNG船や大型コンテナ船に搭載されています。
カタログを見る
製品に関するお問合わせ
特徴
IEC62271-200に基づく試験をクリア

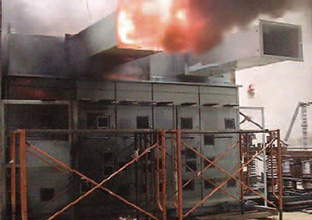

- 内部アーク短絡試験
- 短時間及びピーク対電流試験
- 耐電圧試験 など
型式認定取得
- 配電盤及び装備品の適合規格：IEC 62271-200/100/106, JEC 1201 など
- 適合船級：ABS, DNV, BV, LR, NK
メタルクラッド型構造
- 遮断器区画，主母線区画，ケーブル区画，低電圧区画の4区画構成
- 各区画の仕切りに金属板を使用
仕様
7.2kV及び12kVに対応します。
オプション対応も可能です。詳細はカタログを参照いただくか，お問合せフォームよりご相談ください。
| |
型式 |
| HS21-1 |
HS21-2 |
HS21-3 |
HS21-4 |
| 適用 |
| 適合規格 |
IEC60092-508
IEC 62271-2000 |
| 船級 |
ABS, BV, DNV, LR, NK and others |
| 運転継続性カテゴリーの損失（LSC）・仕切板等級 |
LSC2B-PM |
| 内部アーク等級 |
AFLR |
| 定格 |
| 定格電圧 |
7.2kV |
12kV |
| 定格周波数 |
50 / 60Hz |
| 定格周波数耐電圧 |
20kV/min |
28kV/min |
| 定格雷インパルス耐電圧 |
60kV |
75kV |
| 定格短時間耐電流 |
25kA 1sec (3sec) 1) |
| 定格ピーク耐電流 |
65kA |
| 内部アーク耐電流 |
25kA 0.2sec (20kA 1sec) 2) |
| 主母線電流 |
1250A |
2000A |
1250A |
2000A |
| 負荷側母線電流 |
600A |
600/1000A |
600A |
600/1000A |
| 構造 |
| スイッチギア構造 |
メタルクラッド形 |
| 保護等級 |
低電圧区画IP32
高電圧区画IP43 |
- HS21-1
-
| 電圧 |
7.2kV |
| 周波数耐電圧 |
20kV/min |
| 雷インパルス耐電圧 |
60kV |
| 主母線電流 |
1250A |
| 負荷側母線電流 |
600A |
- HS21-2
-
| 電圧 |
7.2kV |
| 周波数耐電圧 |
20kV/min |
| 雷インパルス耐電圧 |
60kV |
| 主母線電流 |
2000A |
| 負荷側母線電流 |
600/1000A |
- HS21-3
-
| 電圧 |
12kV |
| 周波数耐電圧 |
28kV/min |
| 雷インパルス耐電圧 |
75kV |
| 主母線電流 |
1250A |
| 負荷側母線電流 |
600A |
- HS21-4
-
| 電圧 |
12kV |
| 周波数耐電圧 |
28kV/min |
| 雷インパルス耐電圧 |
75kV |
| 主母線電流 |
2000A |
| 負荷側母線電流 |
600/1000A |
- 共通仕様
-
| 適用 |
| 適合規格 |
IEC60092-508
IEC 62271-200 |
| 船級 |
ABS, BV, DNV, LR, NK and others |
運転継続性カテゴリーの損失（LSC）
仕切板等級 |
LSC2B-PM |
| 内部アーク等級 |
AFLR |
| 定格 |
| 周波数 |
50 / 60Hz |
| 定格短時間耐電流 |
25kA 1sec (3sec) 1) |
| ピーク耐電流 |
65kA |
| 内部アーク耐電流 |
25kA 0.2sec (20kA 1sec) 2) |
| 構造 |
| スイッチギア構造 |
メタルクラッド形 |
| 保護等級 |
低電圧区画IP32 |
| 高電圧区画IP43 |
備考
1）3秒定格への対応も可能
2）アークガス排気ダクトがある場合

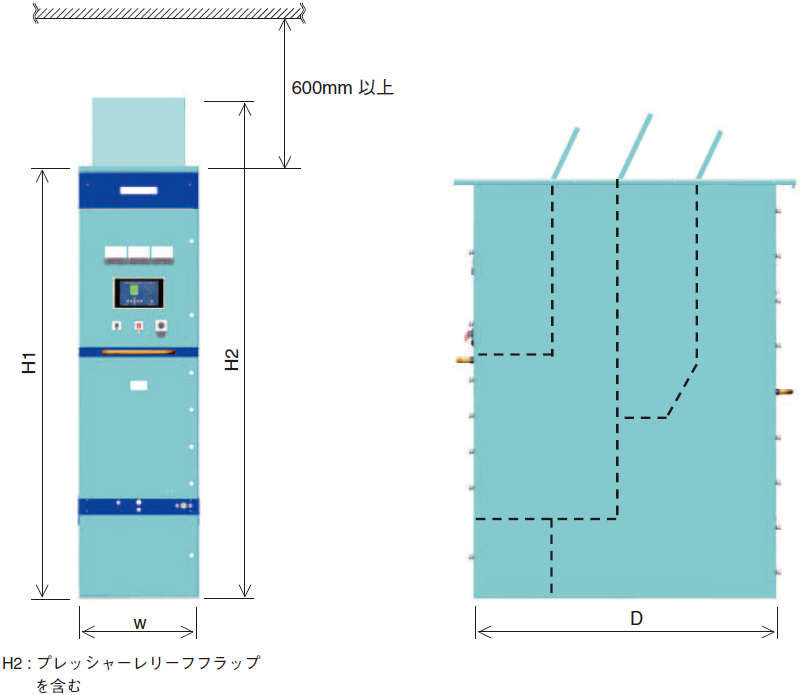

外形寸法
用途に応じ，外形寸法が異なります。
| 盤種 |
W (mm) |
H1 (mm) |
H2 (mm) |
D (mm)3) |
| Generator panel |
650 |
2300 |
2800 |
1680
・
18804) |
| Feeder panel |
| Incoming panel |
| EVT panel |
| Motor panel |
| Soft start motor panel |
| Bus-tie panel 1 1) |
| Bus riser & EVT panel |
800 |
| Bus-tie panel 2 2) |
900 |
| Sync panel |
1000 |
| ATr panel |
1000 |
- Generator/Feeder/Incoming/EVT/Motor/Soft Starter/Bus-tie 1)
-
| W(mm) |
650 |
| H1(mm) |
2300 |
| H2(mm) |
2800 |
| D(mm) 3) |
1680 / 1880 4) |
- Bus riser & EVT panel
-
| W(mm) |
800 |
| H1(mm) |
2300 |
| H2(mm) |
2800 |
| D(mm) 3) |
1680 / 1880 4) |
- Bus-tie panel 2 2)
-
| W(mm) |
900 |
| H1(mm) |
2300 |
| H2(mm) |
2800 |
| D(mm) 3) |
1680 / 1880 4) |
- Sync / ATr Panel
-
| W(mm) |
1000 |
| H1(mm) |
2300 |
| H2(mm) |
2800 |
| D(mm) 3) |
1680 / 1880 4) |
備考
1) LNG船のみ
2) コンテナ船のみ
3) パネル厚み含む
4) 上部からケーブルを導入する場合
